Một người dùng ở TP.HCM đã độ thành công chiếc đèn LED hỗ trợ chụp đêm cho Asus Zenfone 4 với tổng chi phí chưa đến 30.000 đồng.
Asus Zenfone 4 (A 400) là smartphone được ưa chuộng trong nhóm giá rẻ. Model này được trang bị camera 5 megapixel, tuy nhiên, máy không có đèn flash.
Để khắc phục hạn chế thiếu đèn trợ sáng, anh Nguyễn Ngọc Duy Tân (TP.HCM) đã chia sẻ trên nhóm Cộng đồng Zenfone cách độ một thiết bị hỗ trợ sáng cho máy.
Theo anh này: "Để có thể làm được bộ đèn Flash-LED cho chiếc Zenfone 4, người dùng cần chuẩn bị một số vật dụng cần thiết như; bóng đèn, IC ổn áp, công tắc, đầu cắm microUSB. Tất cả chi phí khoảng 20.000 đến 25.000 đồng".
 |
| Linh kiện đầu tiên phải có là đèn LED. Nó có công suốt 1W trở xuống vì dòng điện cấp qua OTG của Zenfone 4 lớn nhất chỉ 500mA. |
|

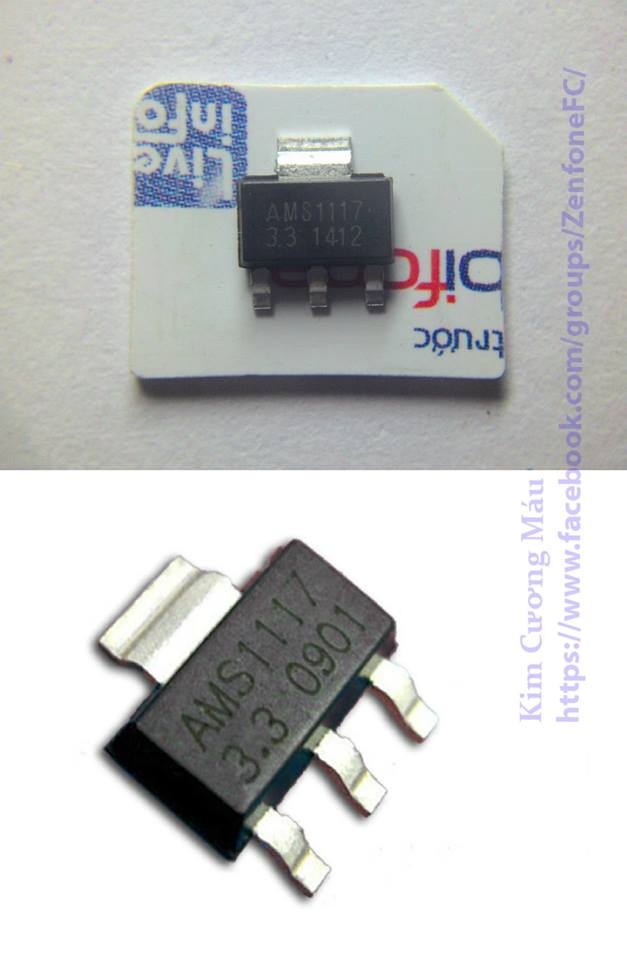

| Linh kiện tiếp theo là IC ổn áp 3.3v. Vật này có nhiệm vụ là hạ từ 5 V từ USB xuống 3.3 V để cấp cho đèn LED. Tác giả cho biết, loại IC này cũng có thể tìm trong mainboard máy vi tính, board mạch ổ CD máy vi tính hỏng. |
|
| Một linh kiện khác nữa là công tắc. Loại số 1 có trong tai nghe Nokia cũ, loại này nhỏ gọn nhưng khó tìm hơn loại số 2 trong hình trên. |
|

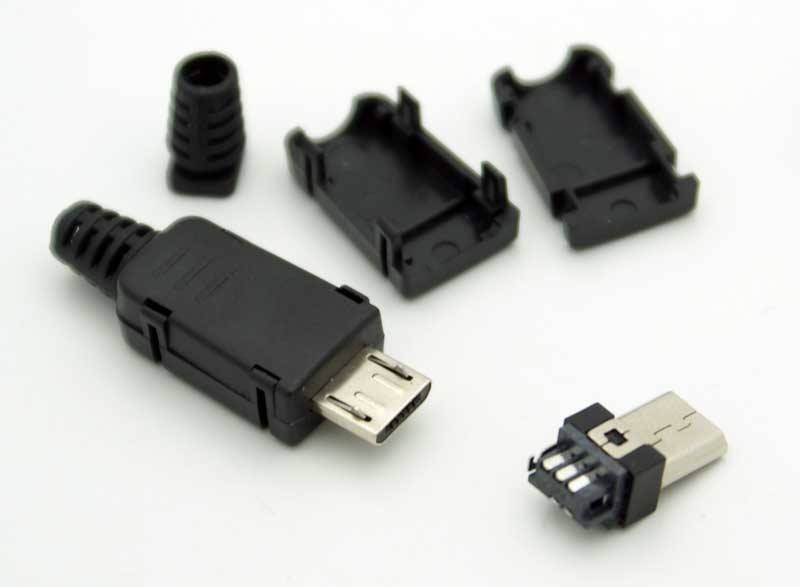

| Cuối cùng, người dùng cần chuẩn bị 1 đầu cắm microUSB. Tác giả này khuyên, người chế nên dùng loại có phần vỏ 2 nắp tách rời để có khoảng trống để đặt IC và dây nối vào, trông sẽ gọn đẹp hơn. |
|
Tiếp theo là việc nối dây. Người dùng cần xác định các chân theo thứ tự. Trong hình, các chân được đánh số thứ tự: 5-3-1-4-2.
Trong đó: Chân số 1: Là cực dương, chân số 5 sẽ nối tắt với chân số 4 là cực âm. Việc nối tắt 2 chân 4 và 5 là để kích hoạt chế độ OTG trên điện thoại, khi đó smartphone mới cấp điện ra cho đèn. |
|

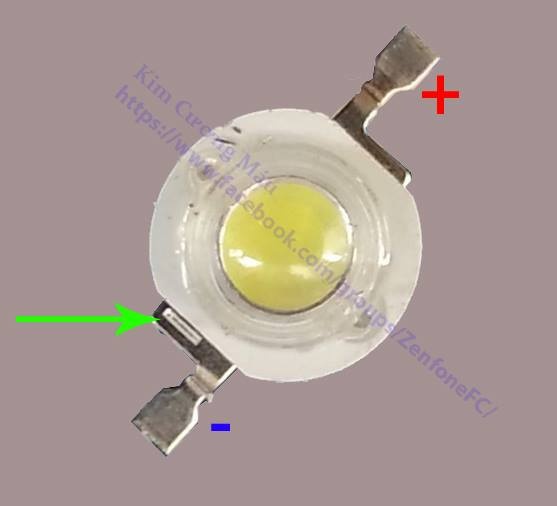

| Tiếp tục nối chân cho đèn LED. Trên đèn có đánh dẫu rõ 2 cực âm - dương. |
|

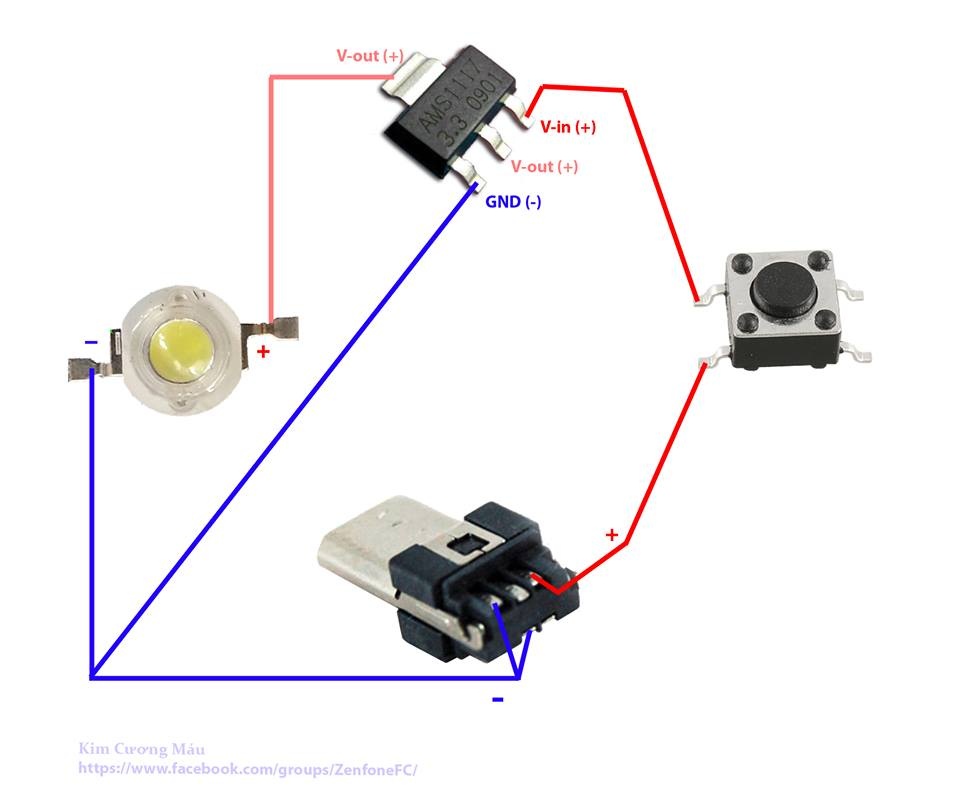

| Công đoạn nối chân cho IC. Theo hướng dẫn trên hình: GND: là cực âm dùng chung. V-in: là nguồn 5V lấy từ giắc microUSB qua. V-out: là đầu ra 3,3V để cấp cho LED. Chân giữa và cái chân to phía trên đầu thật ra là một, cùng là V-out 3,3 V, nên chân nào cũng có thể nối được. |
|
| Đây là sơ đồ mô hình. Phần công tắc nên đặt riền ra bên ngoài để tiện trong việc tắt - bật khi dùng. |
|

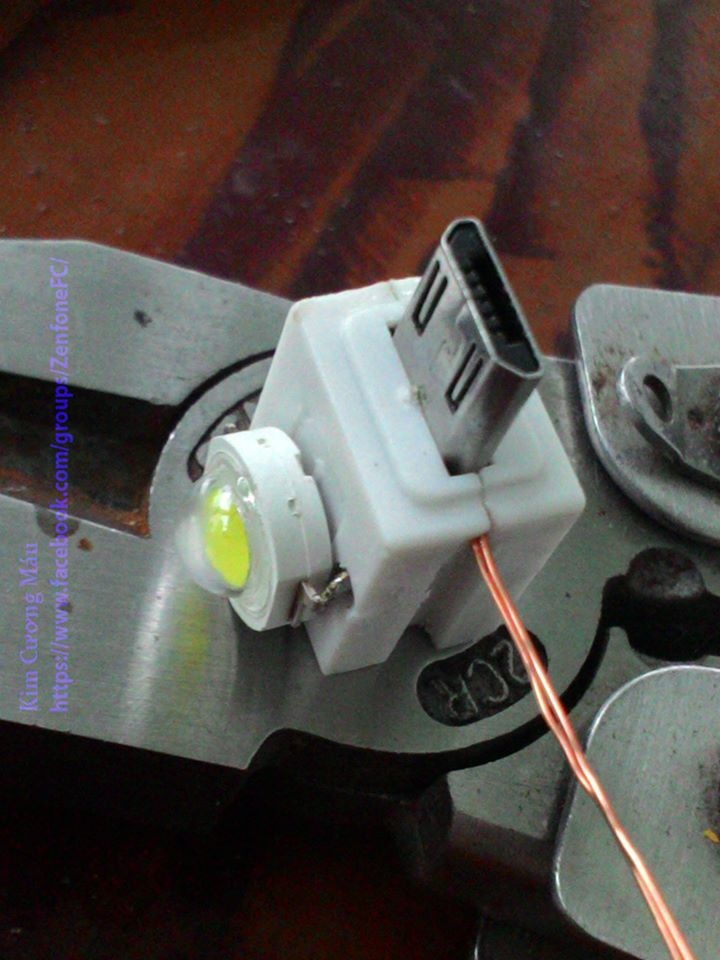

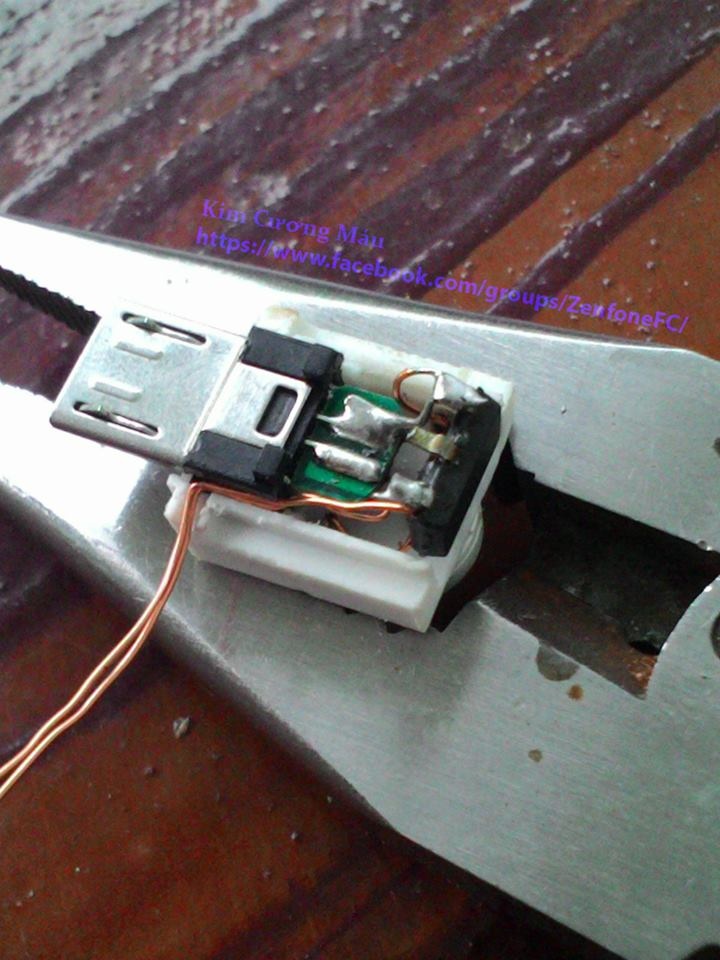

| Giác cắm IC ổn áp đã được nối với nhau. Người dùng cần lưu ý không làm xước lớp vỏ cách điện của dây nối, tránh hở điện. |
|

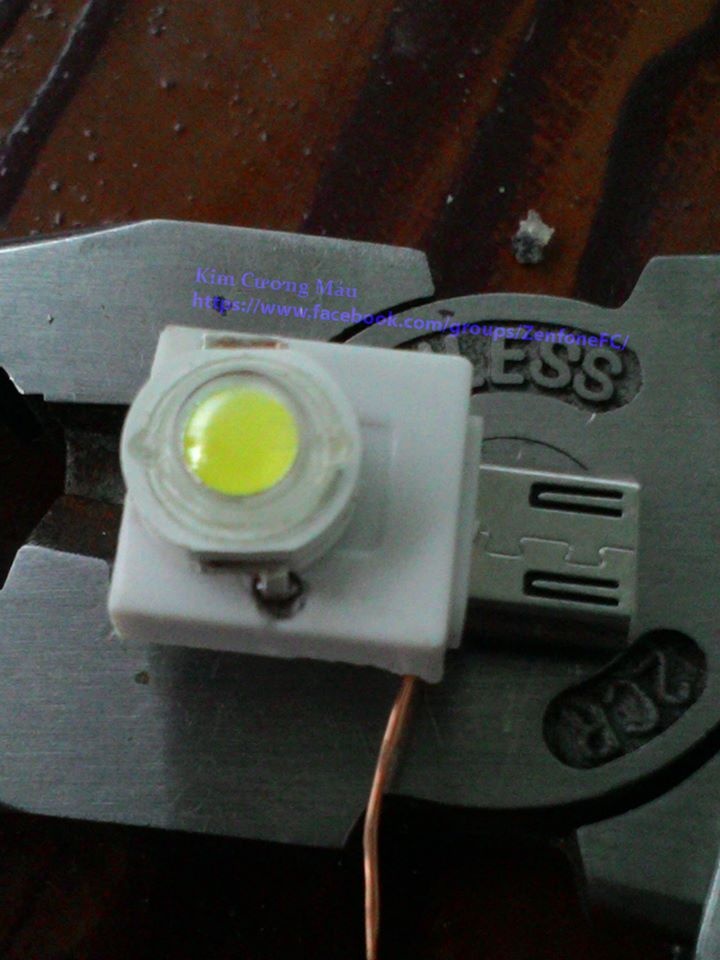

| Đèn LED được gắn với IC và giác cắm. |
|
| 2 sợi dây ngoài sẽ nối với công tắc tắt mở đèn. |
|
| Một miếng nhựa được uốn thành hình chữ L để gắn công tắc với thiết bị. |
|

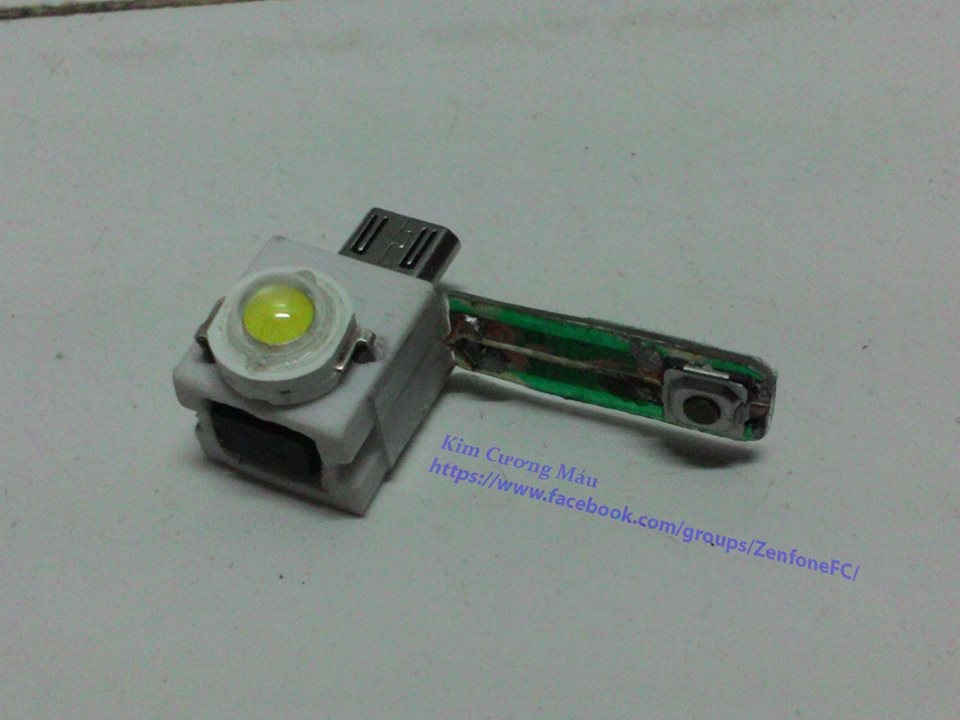

| Hìn ảnh công tắc được gắn với thiết bị qua thanh nhựa. |
|
| Phần công tắc sẽ được gắn quay lên, tiện cho việc chụp ngang. Nếu muốn chụp đứng, người dùng nên gắn công tắc theo chiều ngược lại. |
|

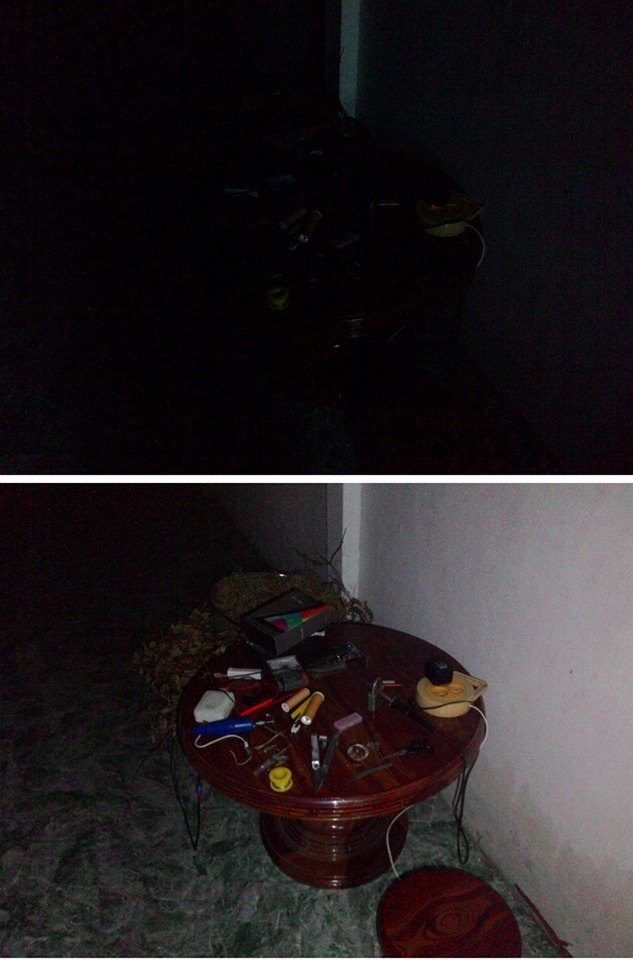

| Hình ảnh chụp thử: Trước và sau khi gắn thêm đèn LED. |
|
| Một tấm hình chụp trong được đánh sáng bằng đèn LED độ. |
Trước đây, anh Duy Tân cũng đã độ pin cho máy khi ghép hai thỏi 1.200 mAh lại với nhau. Tuy nhiên, nhà sản xuất luôn khuyến cáo người dùng cẩn thận và cân nhắc khi tiến hành can thiệp vào bất kì bộ phận nào trên máy.
