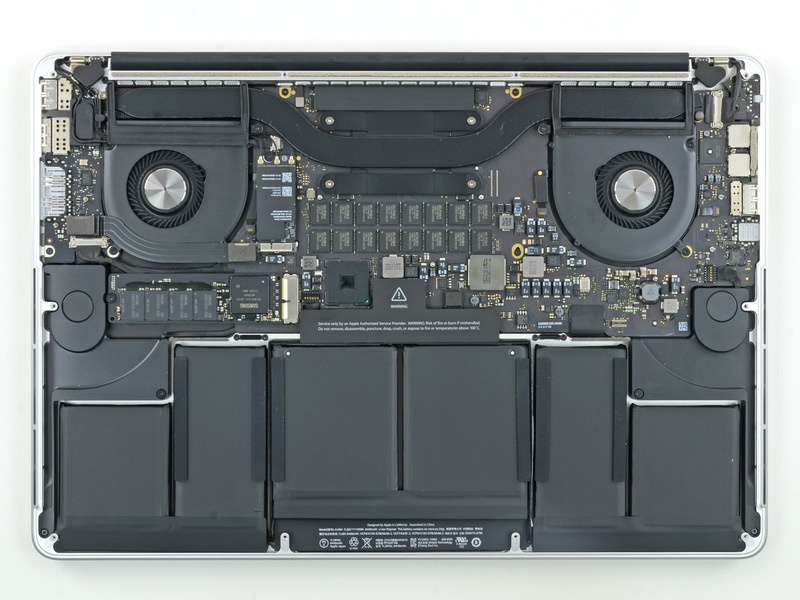

Tổng thể "nội thất" của Macbook Pro Retina 2013 15 inch 2013 sau khi tháo phần nắp lưng. |
Các chi tiết máy được sắp đặt khéo léo, tận dụng hiệu quả không gian bên trong. |

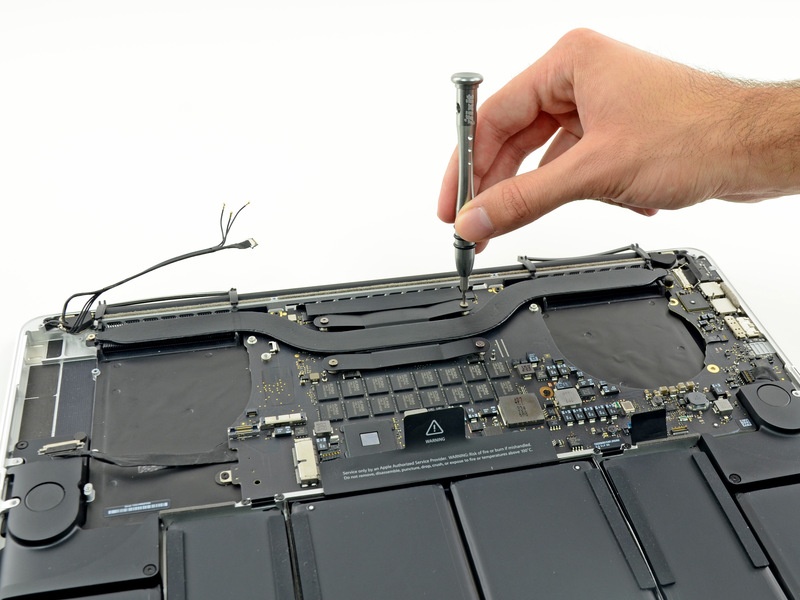

Mở chốt các thanh tản nhiệt để tiếp cận lớp vi mạch. |

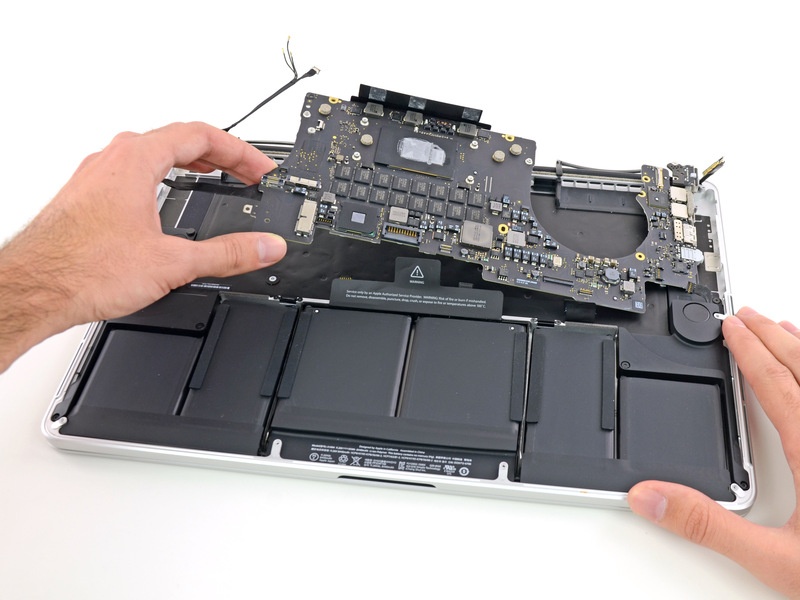

Bo mạch chủ của Macbook Pro Retina 15 inch 2013. |

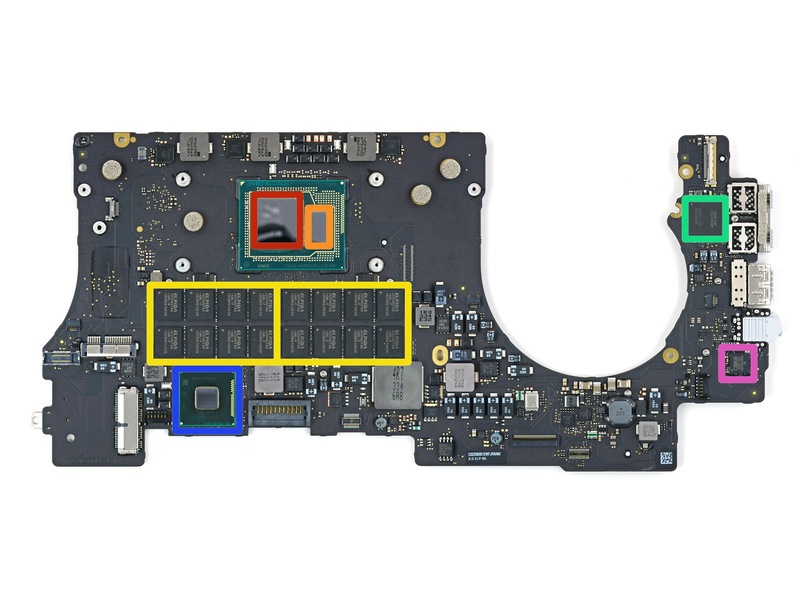

Phần màu vàng là RAM. RAM của Macbook Pro Retina 15 inch 2013 được chia làm 16 phần, mỗi phần tương ứng với 512 MB. Phần màu đỏ là CPU Intel Haswell, phần màu cam là card đồ họa Iris Pro. Màu xanh lá là chip Thunderbolt 2. Phần màu tím là card Audio và xanh dương là Intel Platform Controller Hub. |

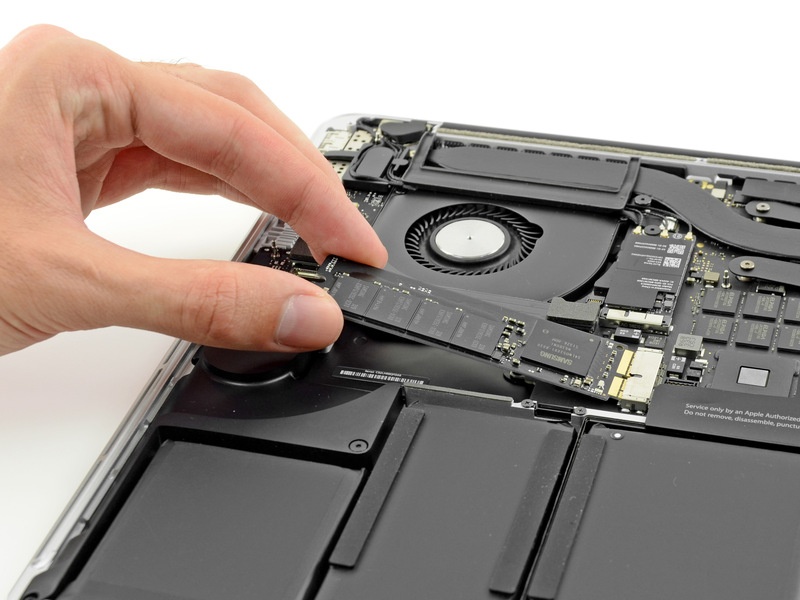

Ổ cứng SSD có hình dạng như một thanh RAM, được chế tạo bởi Samsung. |

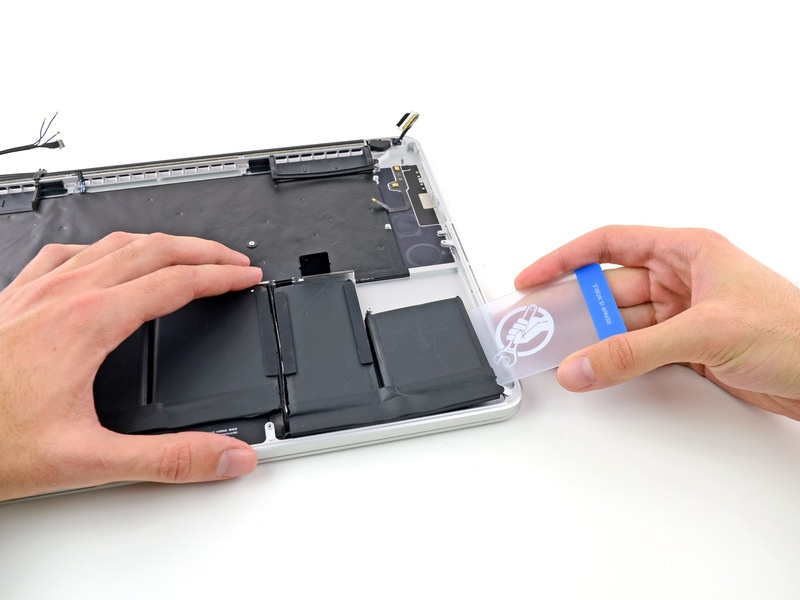

Dùng thẻ nhựa nẩy nhẹ để tách những viên pin được dán vào nhau. |

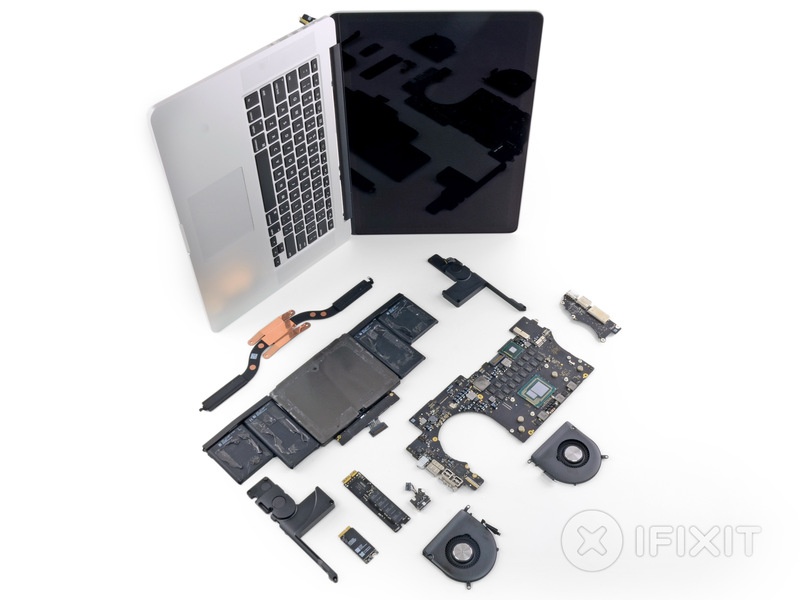

Toàn bộ phần bên trong của Macbook sau khi được bóc tách. |
