Cận cảnh robot hiện đại khoan hầm metro ở Sài Gòn

Thiết bị đào ngầm robot TBM hiện đại từ Nhật Bản có tổng chiều dài 70 m, nặng 300 tấn đang được đơn vị thi công lắp ráp để đào đoạn ngầm từ ga Ba Son đến ga Nhà hát thành phố.

Robot khổng lồ đào đường hầm cho tuyến metro Sài Gòn​ Thiết bị đào ngầm robot TBM từ Nhật Bản có tổng chiều dài 70 m, nặng 300 tấn đang được đơn vị thi công lắp ráp để đào đoạn ngầm dài 781 m của tuyến metro số 1.
robot khoan ham metro Sai Gon anh 1

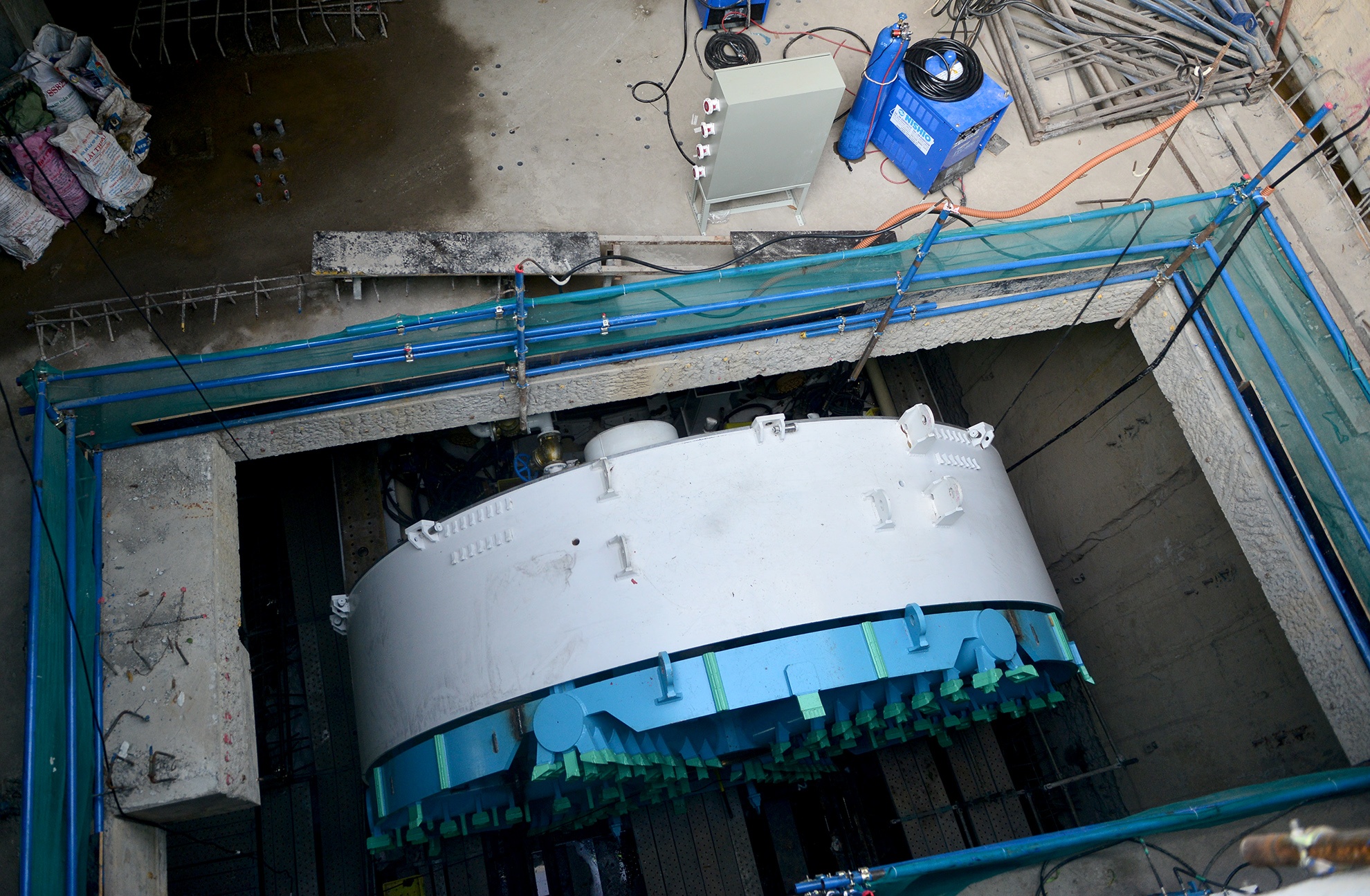

Trong 3 ngày qua, Ban quản lý đường sắt đô thị TP.HCM đã triển khai lắp đặt thiết bị đào ngầm TBM (robot TBM) để thi công đoạn metro ngầm trong lòng đất từ nhà ga Ba Son về ga Nhà hát TP.
robot khoan ham metro Sai Gon anh 2

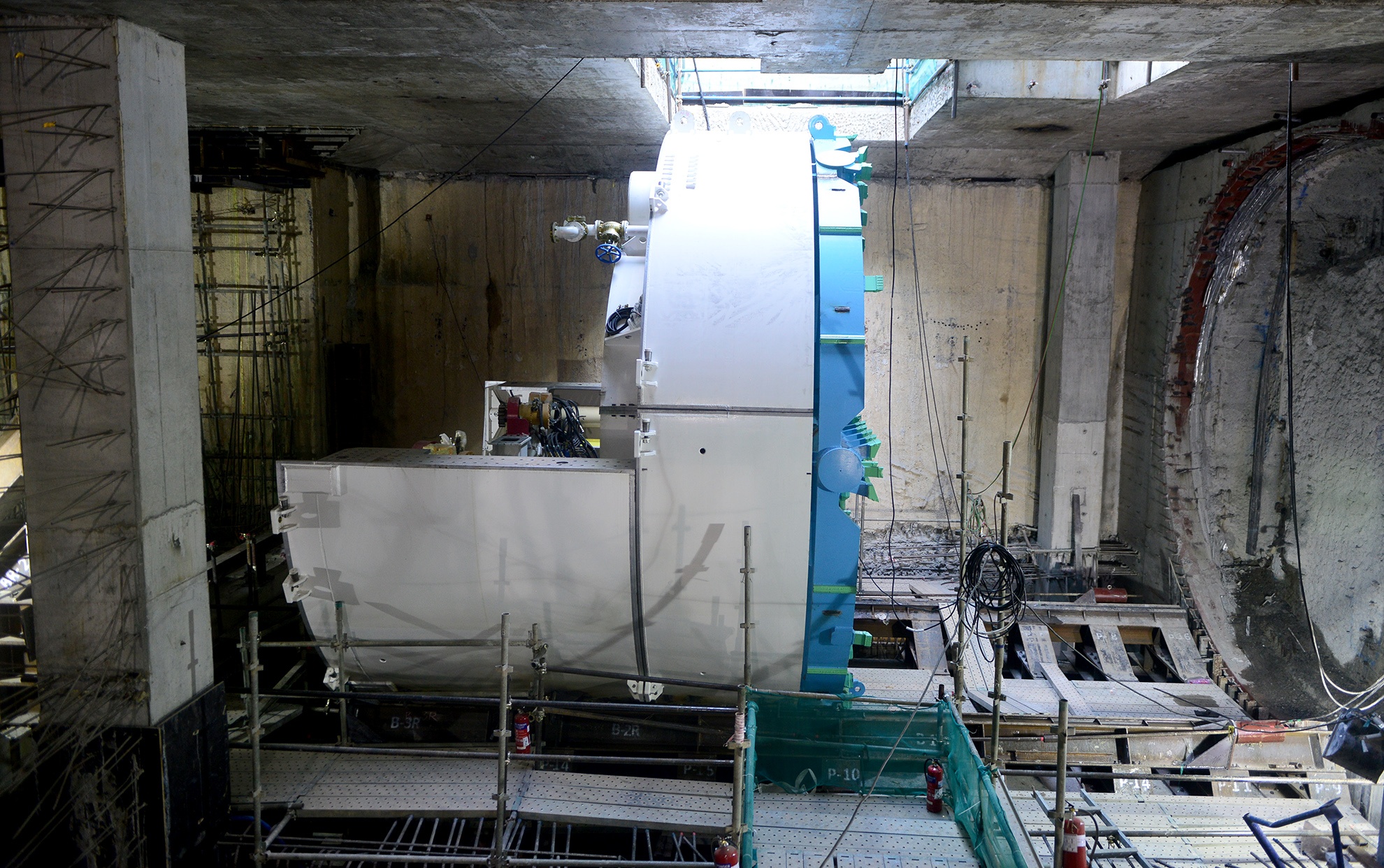

Đây là hạng mục thuộc gói thầu 1b của tuyến Metro số 1 (Bến Thành - Suối Tiên). Thiết bị hiện đại này được lắp đặt để khoan đào dưới độ sâu 17 m công trường nhà ga Ba Son.
robot khoan ham metro Sai Gon anh 3

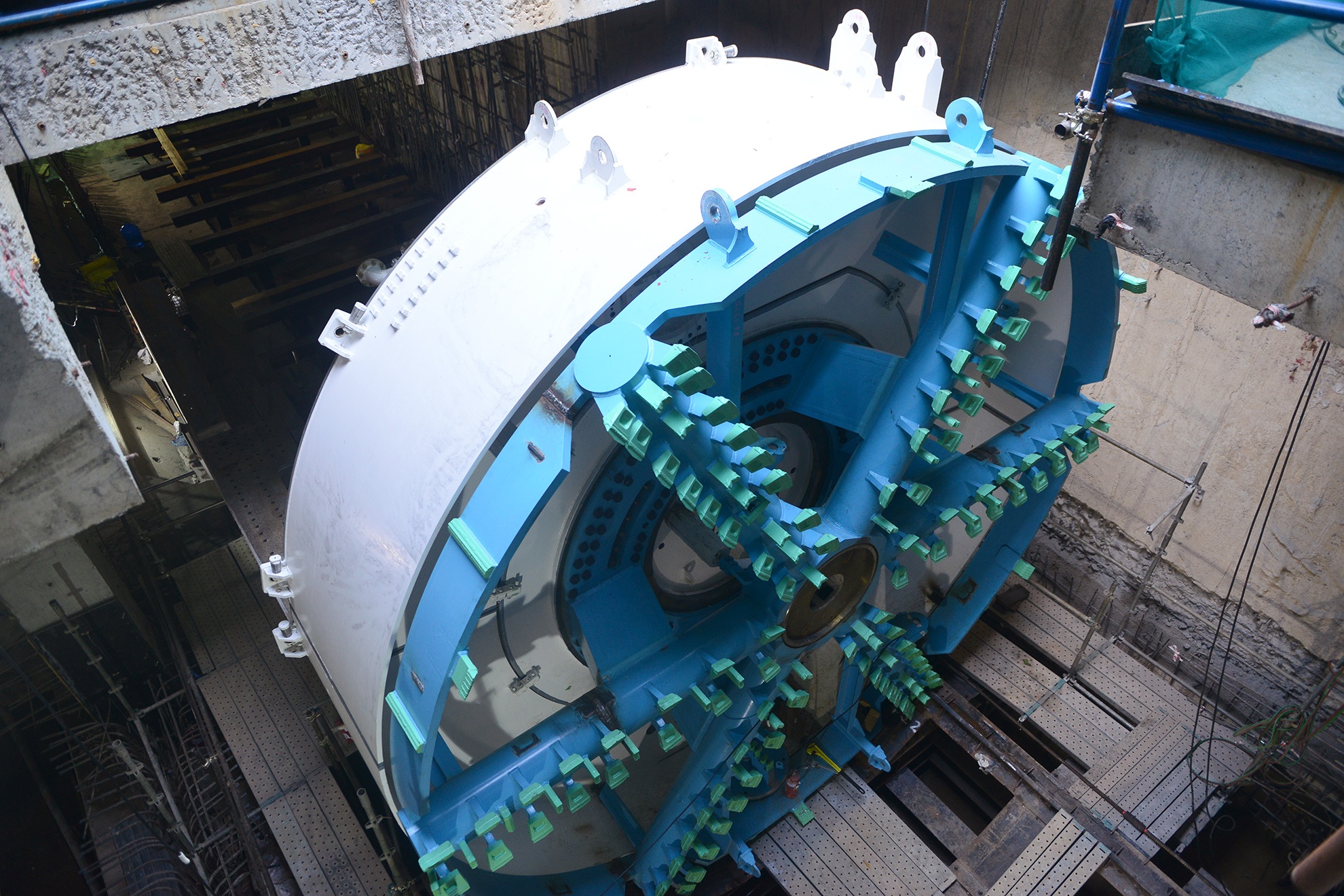

Trong ngày 17/3 sau khi vòng đỡ trước miệng hầm được đưa xuống, mũi khoan cũng đã được gắn vào. Vòng đỡ và lưỡi khoan có đường kính gần 6,79 m, dài 8,30 m.
robot khoan ham metro Sai Gon anh 4
Ông Tô Đình Phương- Kỹ sư trưởng lắp Robot TBM, cho biết cấu kiện lớn nhất đưa xuống hầm nặng đến 45 tấn. Do điều kiện thi công chật hẹp nên đội ngũ lắp máy phải cẩu từng phần xuống rồi lắp ráp lại với nhau.
robot khoan ham metro Sai Gon anh 5

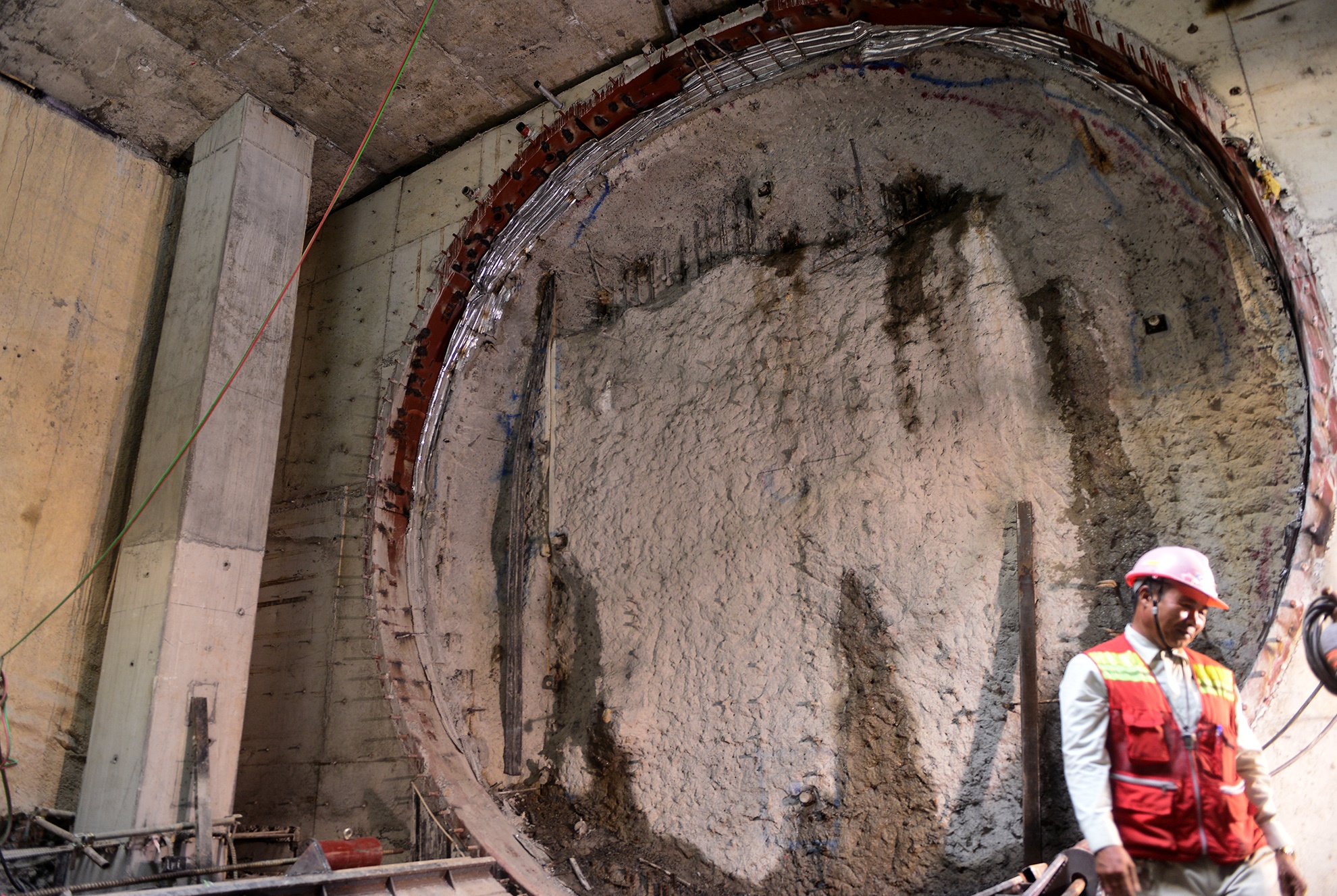

Robot TBM sẽ đào đường hầm dài 781 m để kết nối với đoạn đang thi công đào hở ở hai đầu nhà ga. Hầm gồm 2 ống hầm đơn dài khoảng 318 m và 2 ống hầm song song dài 463 m. Đường kính ngoài vỏ hầm 6,65 m, đường kính trong 6,05 m.
robot khoan ham metro Sai Gon anh 6

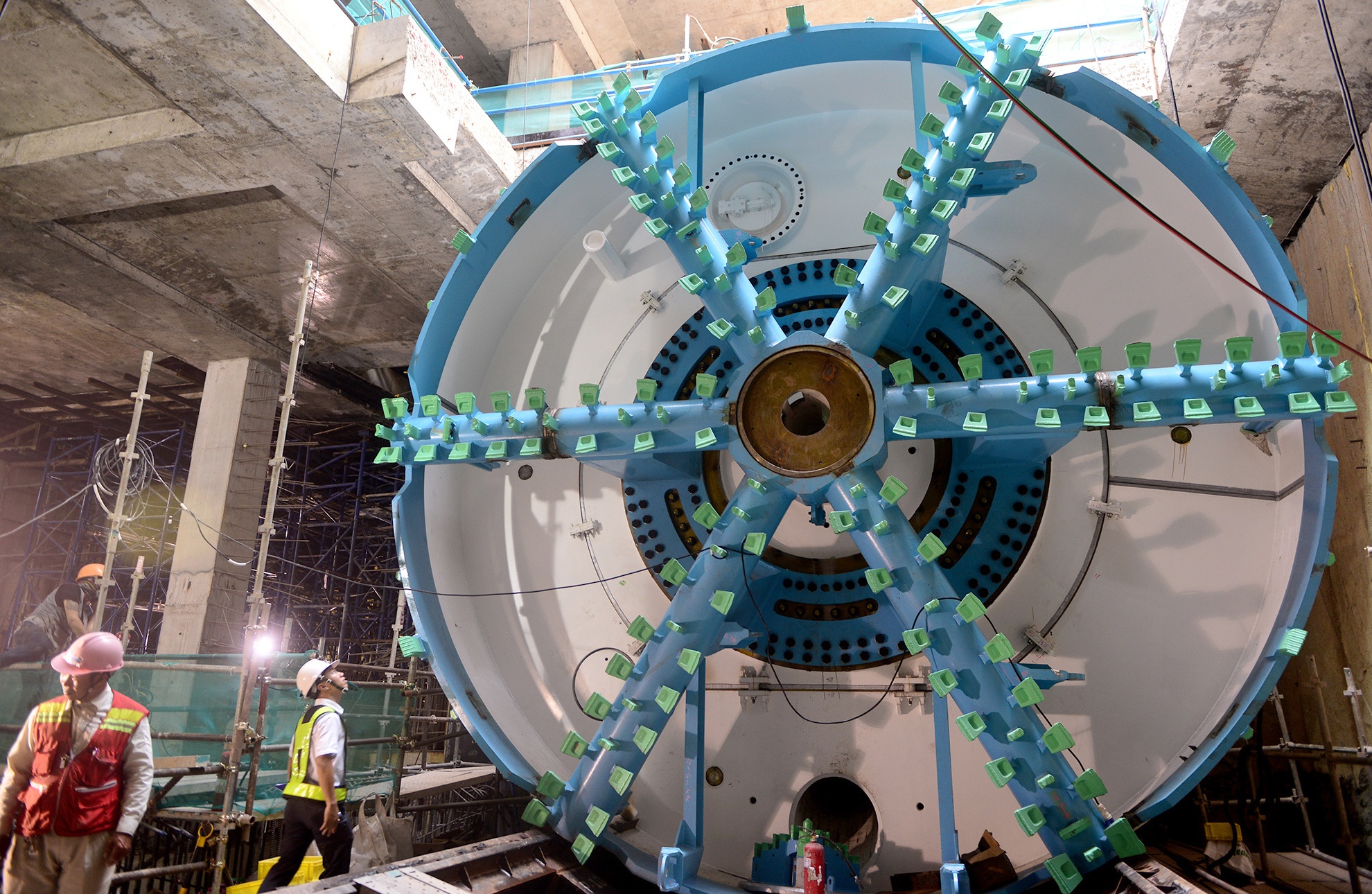

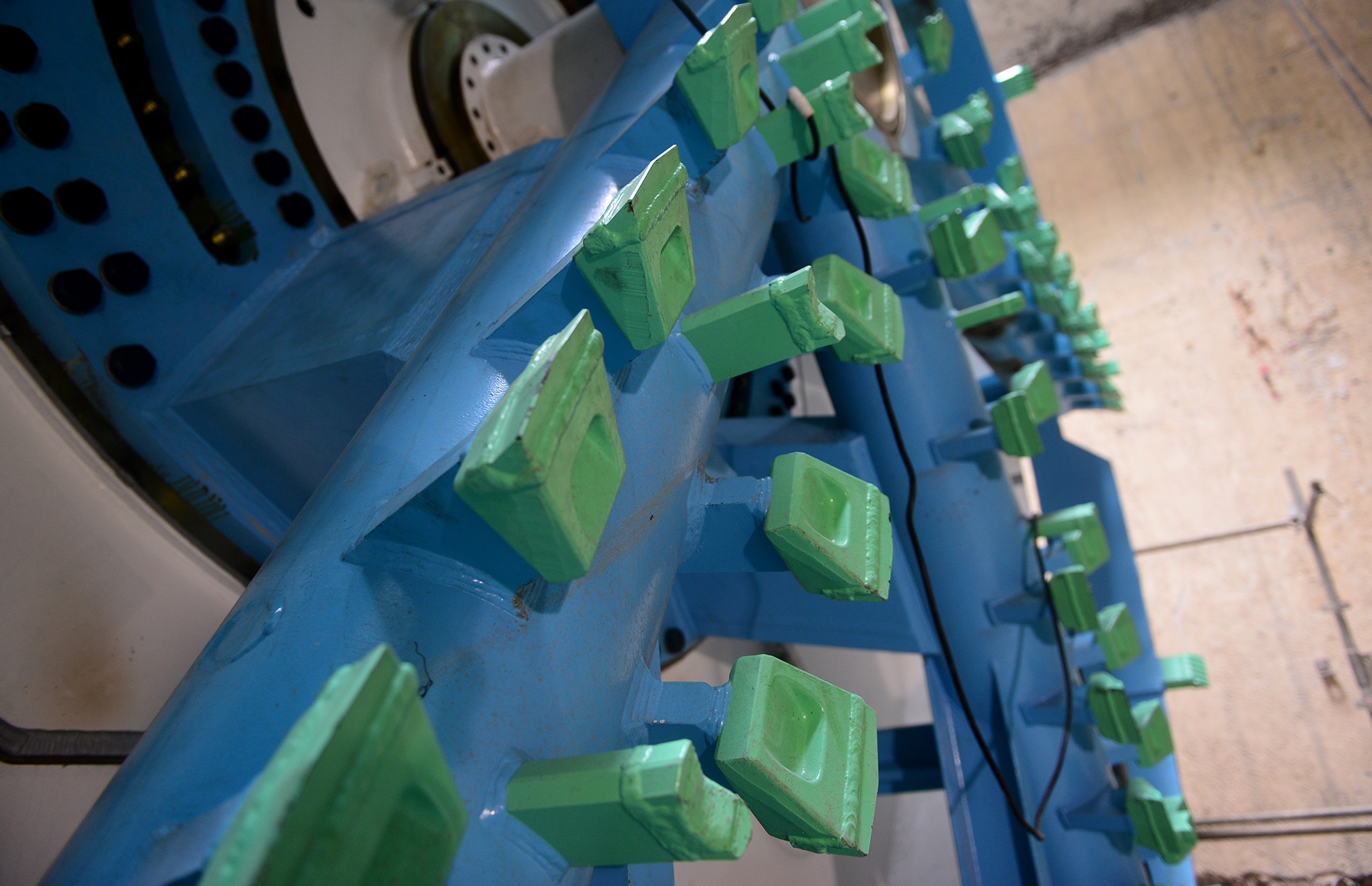

Cận cảnh mũi khoan robot TBM được lắp vào máy trước vị trí miệng hầm. Máy sẽ khoan 12 m đường hầm/ngày. Cứ sau 1,2 m khoan được sẽ lắp đặt 6 tấm bê tông làm vách hầm xong mới tiếp tục.
robot khoan ham metro Sai Gon anh 7

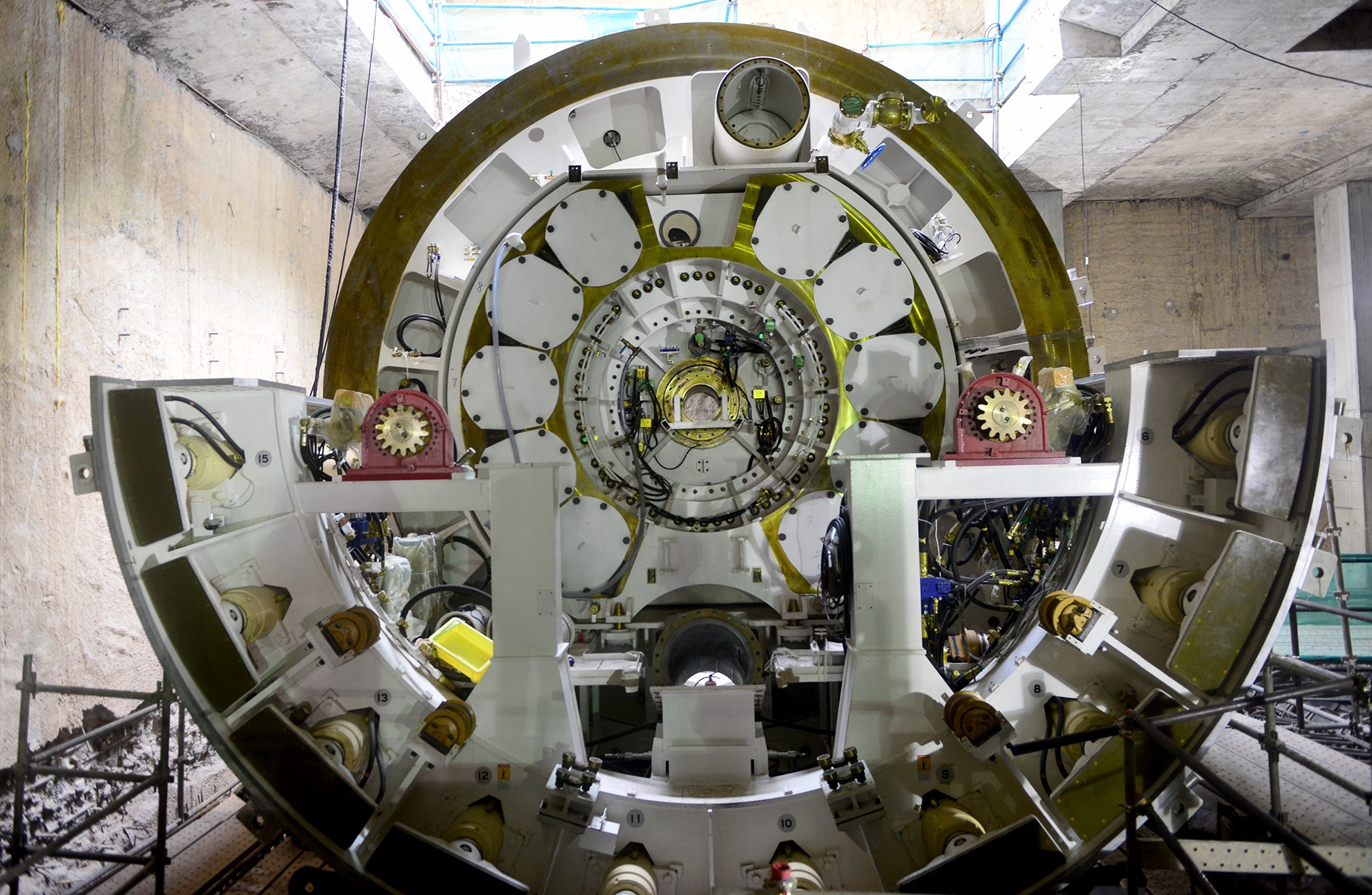

Máy khoan hầm sử dụng cho dự án là EPB-TBM (Earth Pressure Balance - Tunneling Boring Machine) là một tổ hợp máy đào có thể thực hiện được các hạng mục thi công hầm bằng phương pháp cân bằng áp lực đất.
robot khoan ham metro Sai Gon anh 8

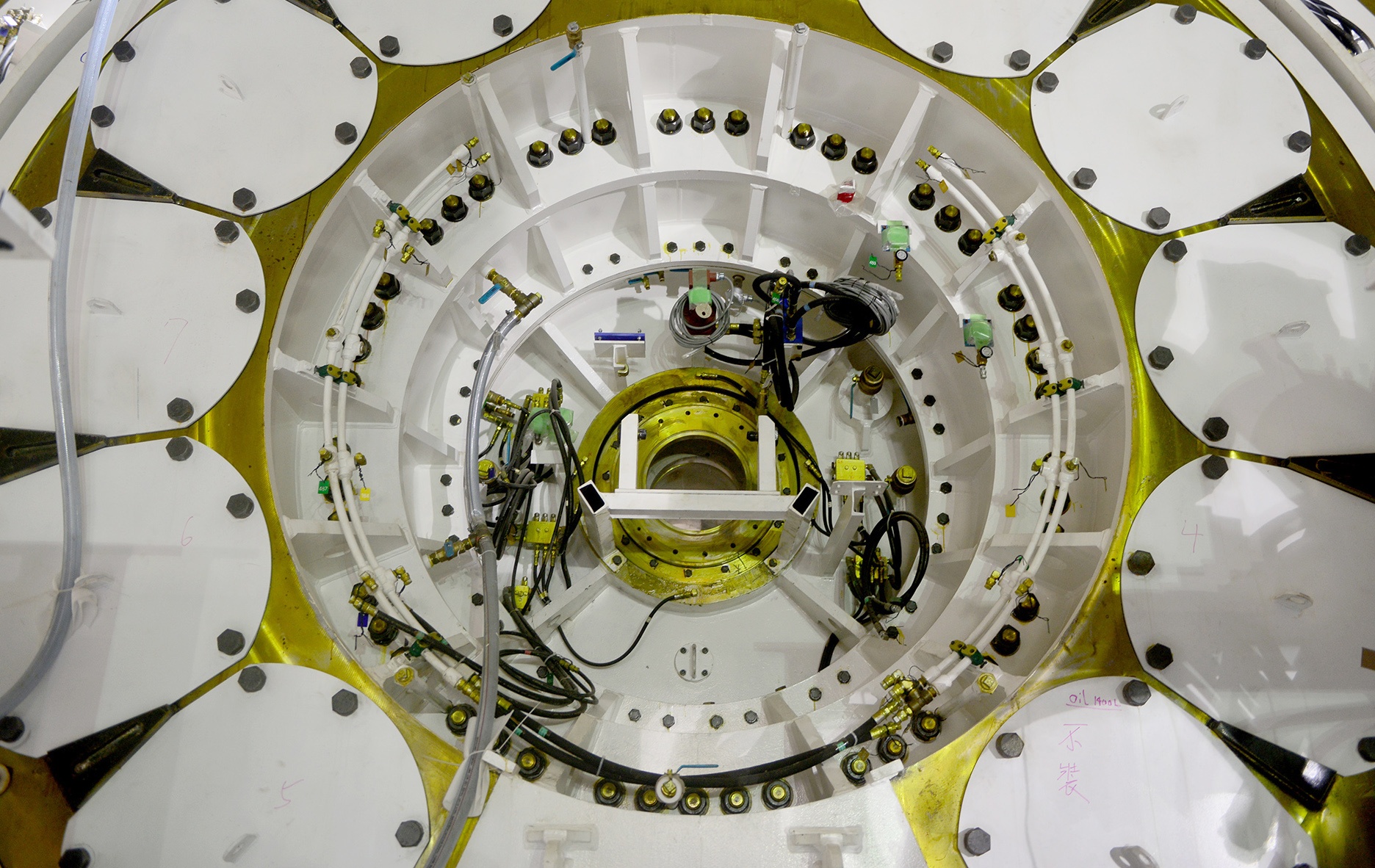

Các chi tiết khá phức tạp bên trong thân máy khi chưa được lắp ráp các phần. Robot TBM được sản xuất ở Nhật và được chuyển về Việt Nam vào tháng 1/2017.
robot khoan ham metro Sai Gon anh 9

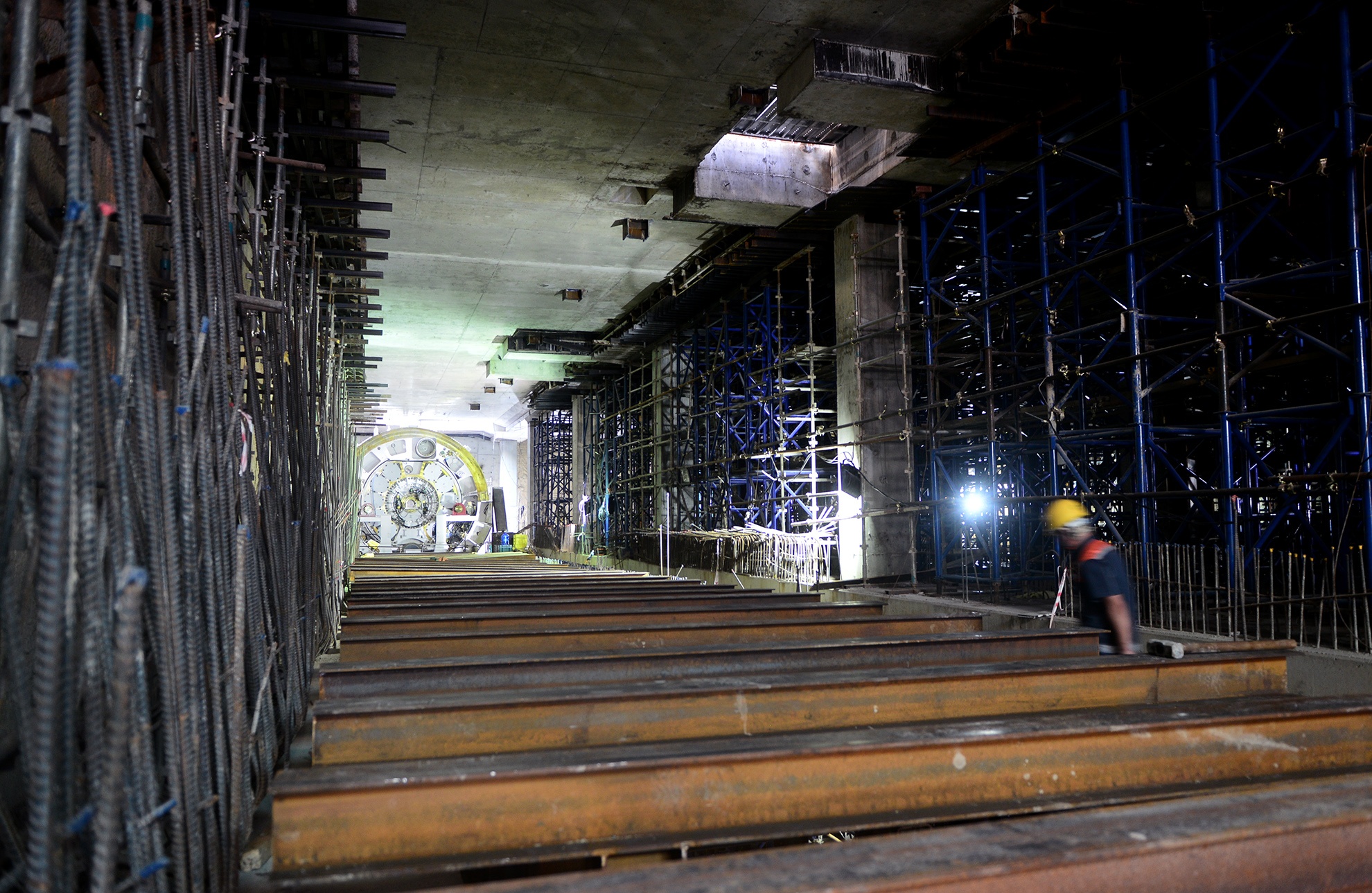

Công nhân nhận những thanh thép được đưa từ trên mặt đất xuống để lắp hệ thống giàn đỡ cho các thiết bị chính và phụ trợ máy khoan.
robot khoan ham metro Sai Gon anh 10
Toàn bộ bộ phận robot TBM có tổng chiều dài 70 m và nặng 300 tấn. Trong đó đầu máy khoan chính dài 12,5 m, phần còn lại là buồng máy, buồng điều khiển, buồng cung cấp vữa xi măng, xe kéo...
robot khoan ham metro Sai Gon anh 11

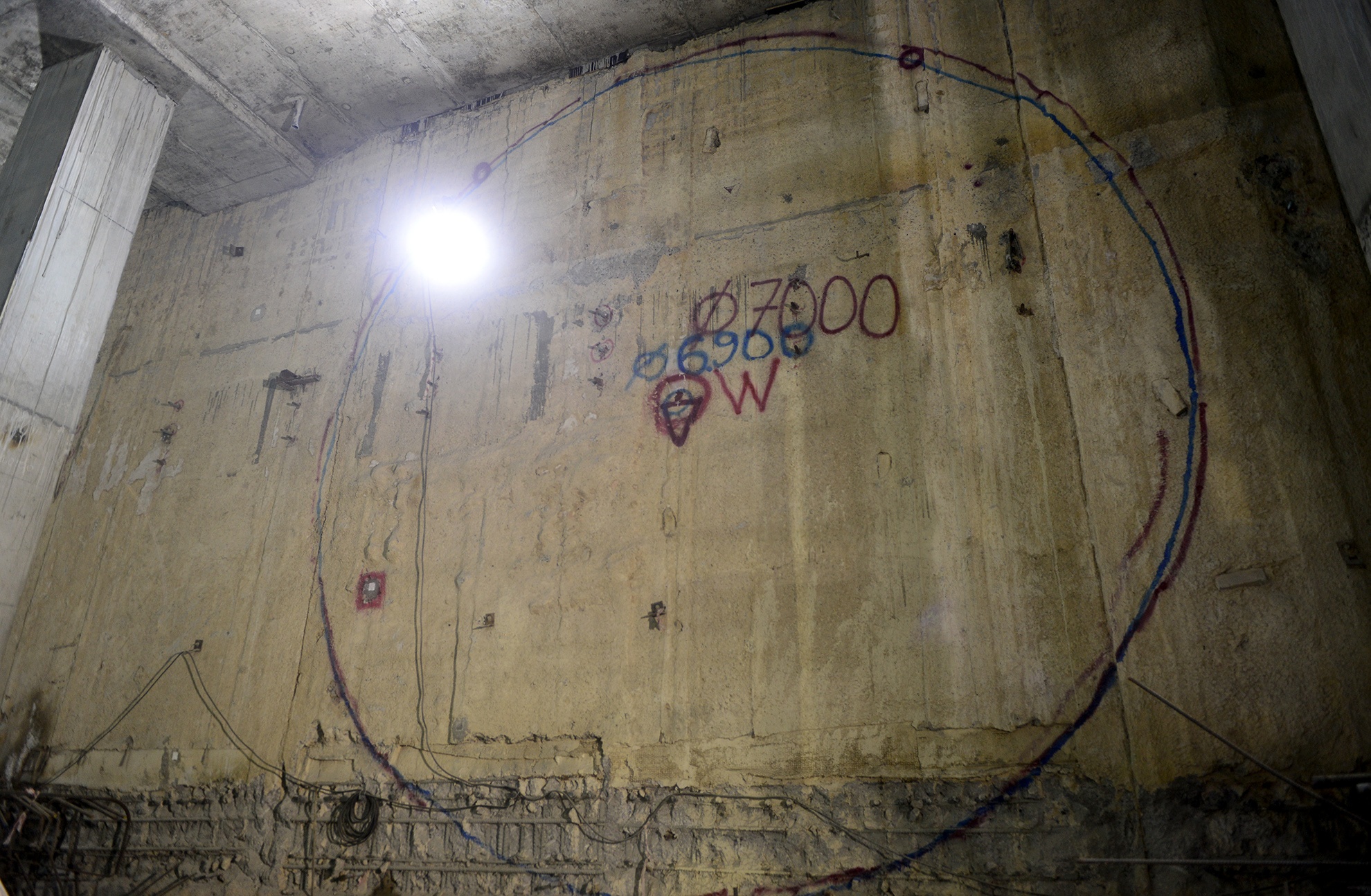

Sau khi thi công xong đường hầm thứ nhất, máy sẽ được tháo dỡ và đưa về lại ga Ba Son, tiếp tục lắp ráp để đào đường hầm thứ hai đã được định vị vị trí khoan. Trong quá trình đào, đất được chuyển băng tải guồng và nghiền xay đất thành bùn lỏng. Tiếp theo là qua các hệ thống lọc sẽ tách lấy nước để dùng lại cho mục đích thi công và đất cát sẽ chuyển đi ra khỏi công trường...
robot khoan ham metro Sai Gon anh 12

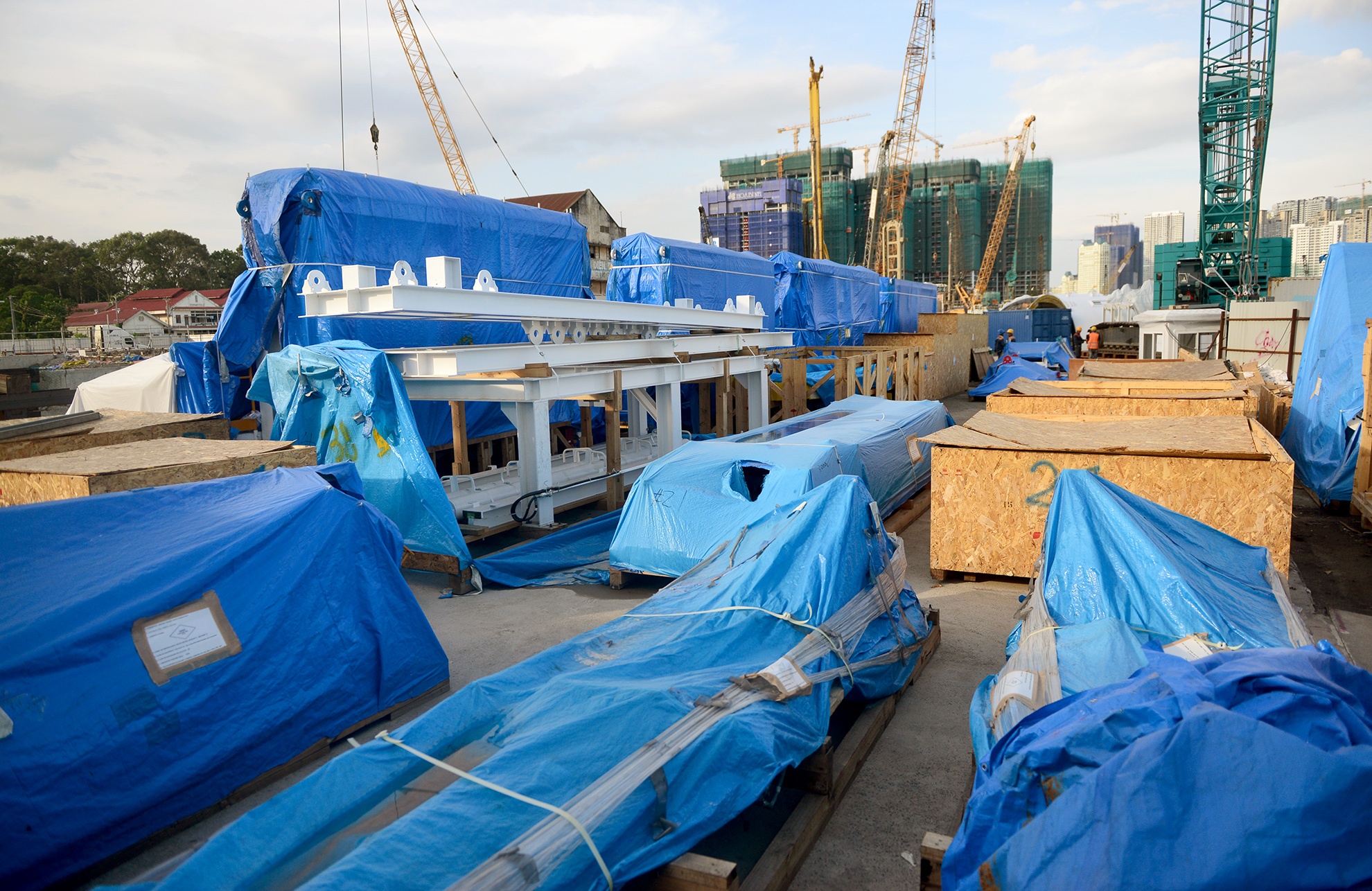

Trong những ngày qua, hàng chục thùng, gói thiết bị máy khoan được máy cẩu đưa xuống công trường từ tàu vận chuyển.
robot khoan ham metro Sai Gon anh 13

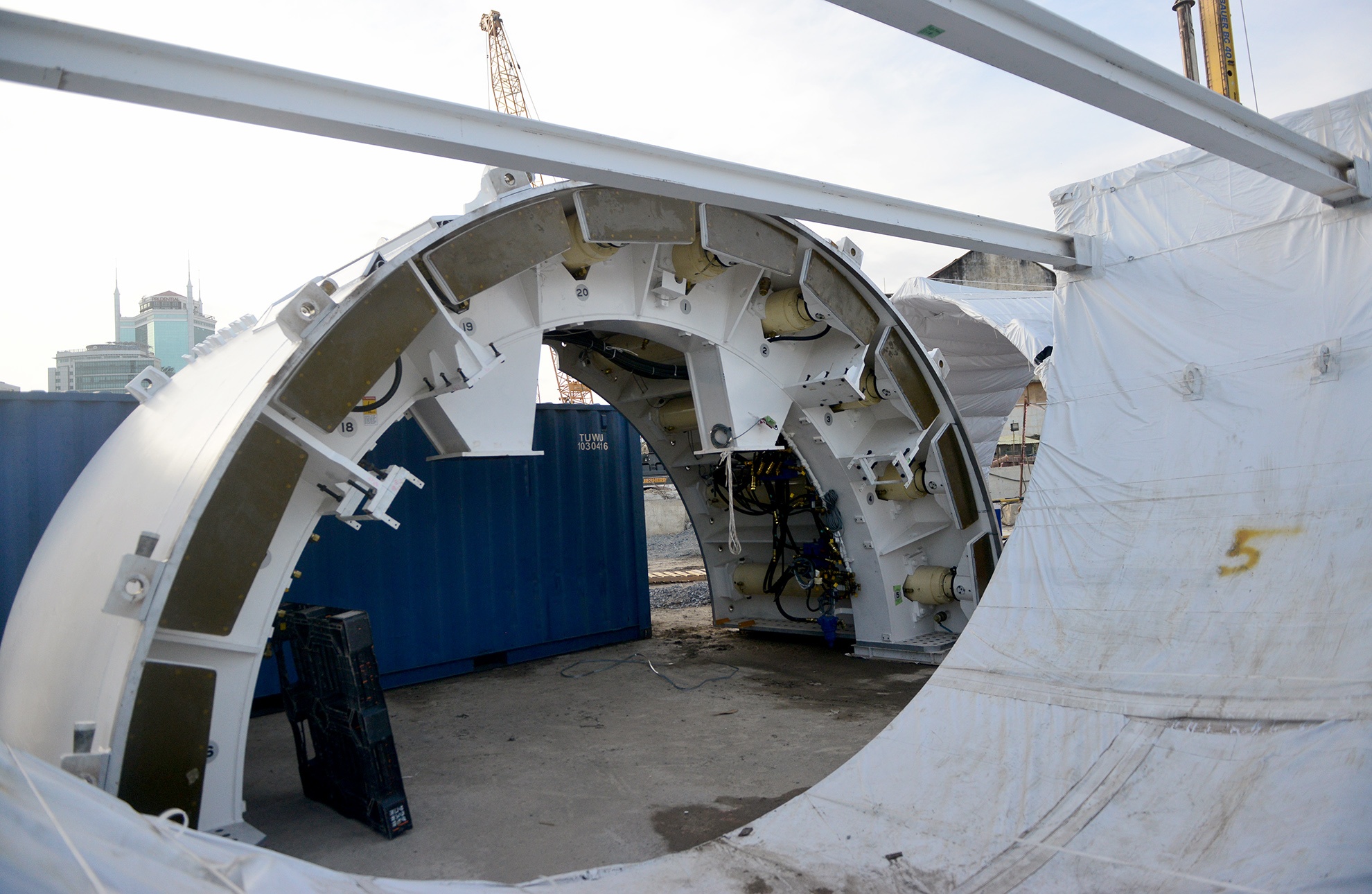

Thiết bị thủy lực cân bằng áp lực đất được đưa xuống từ tàu để chuyển xuống hầm lắp ráp.
robot khoan ham metro Sai Gon anh 14

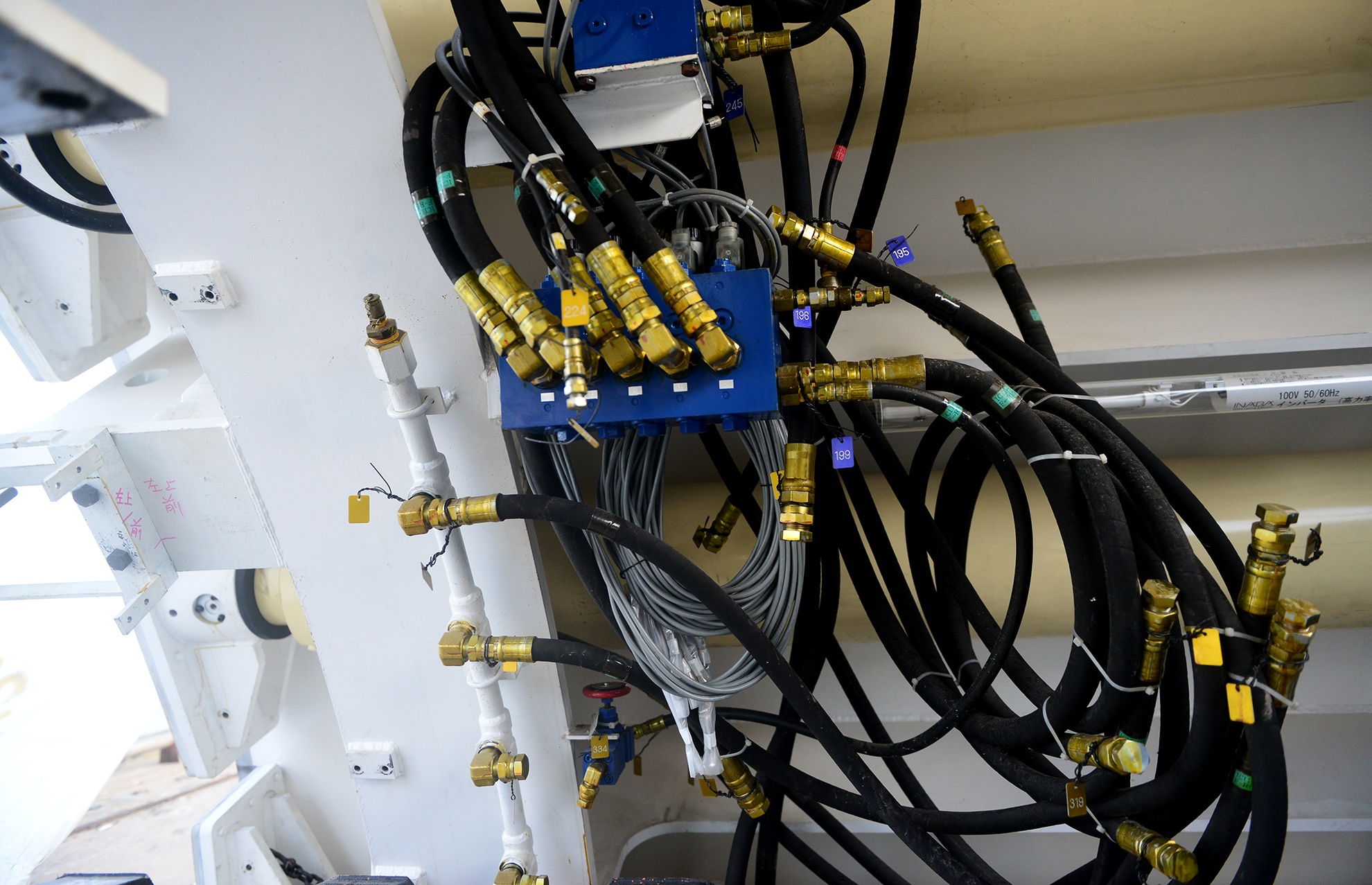

Hệ thống dây, các chi tiết vận hành máy gắn vào vòng đỡ thiết bị.
robot khoan ham metro Sai Gon anh 15

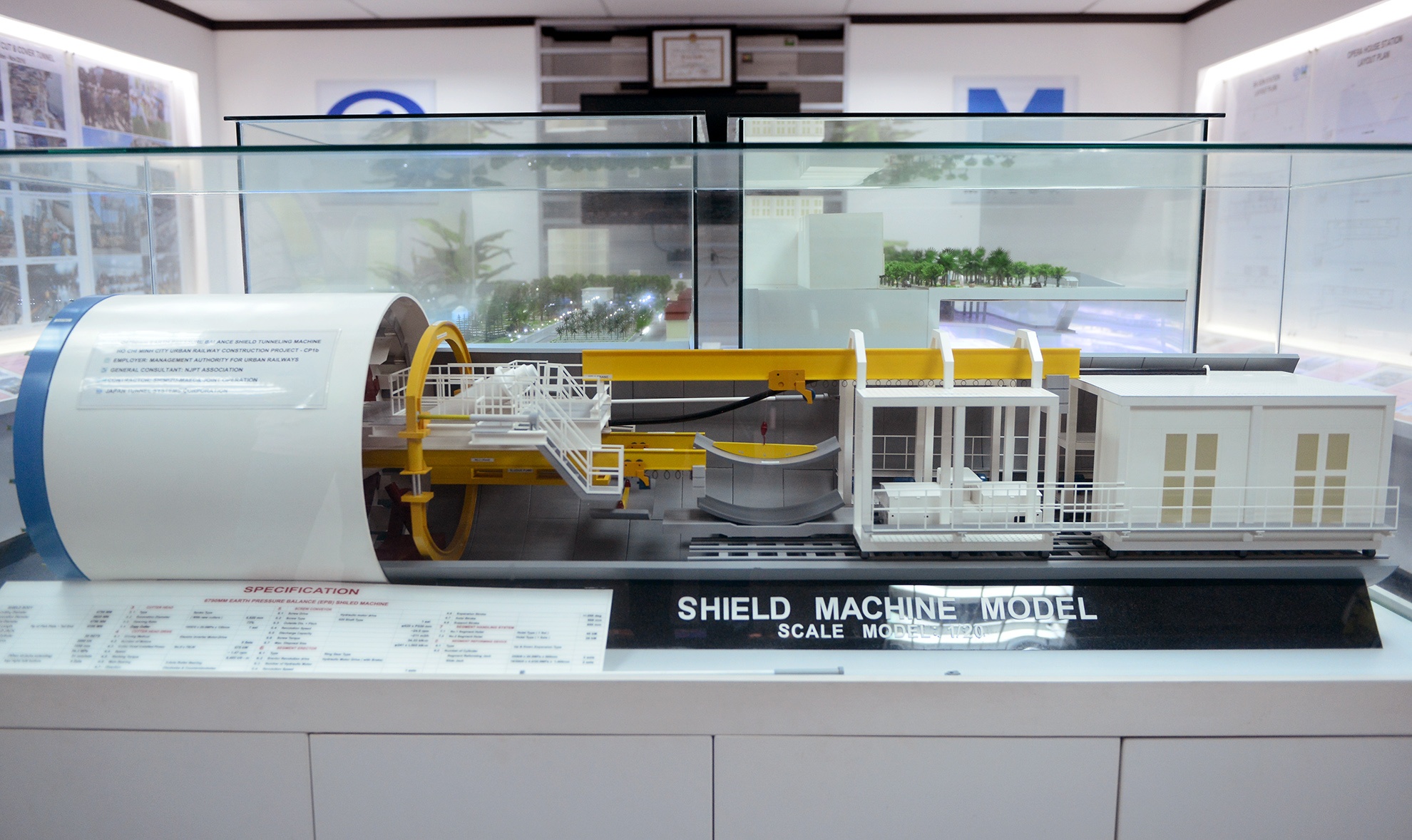

Mô hình toàn bộ hệ thống khoan TBM tỷ lệ 1/20 sau khi lắp xong.
robot khoan ham metro Sai Gon anh 16
Kỹ sư trưởng Phương cho biết thêm, dự kiến máy khoan được lắp ráp xong trong vòng 3 tuần và vận hành thử để kiểm tra, điều chỉnh. Đến ngày 19/5, đường hầm đầu tiên của tuyến metro chính thức khoan đào.
robot khoan ham metro Sai Gon anh 17

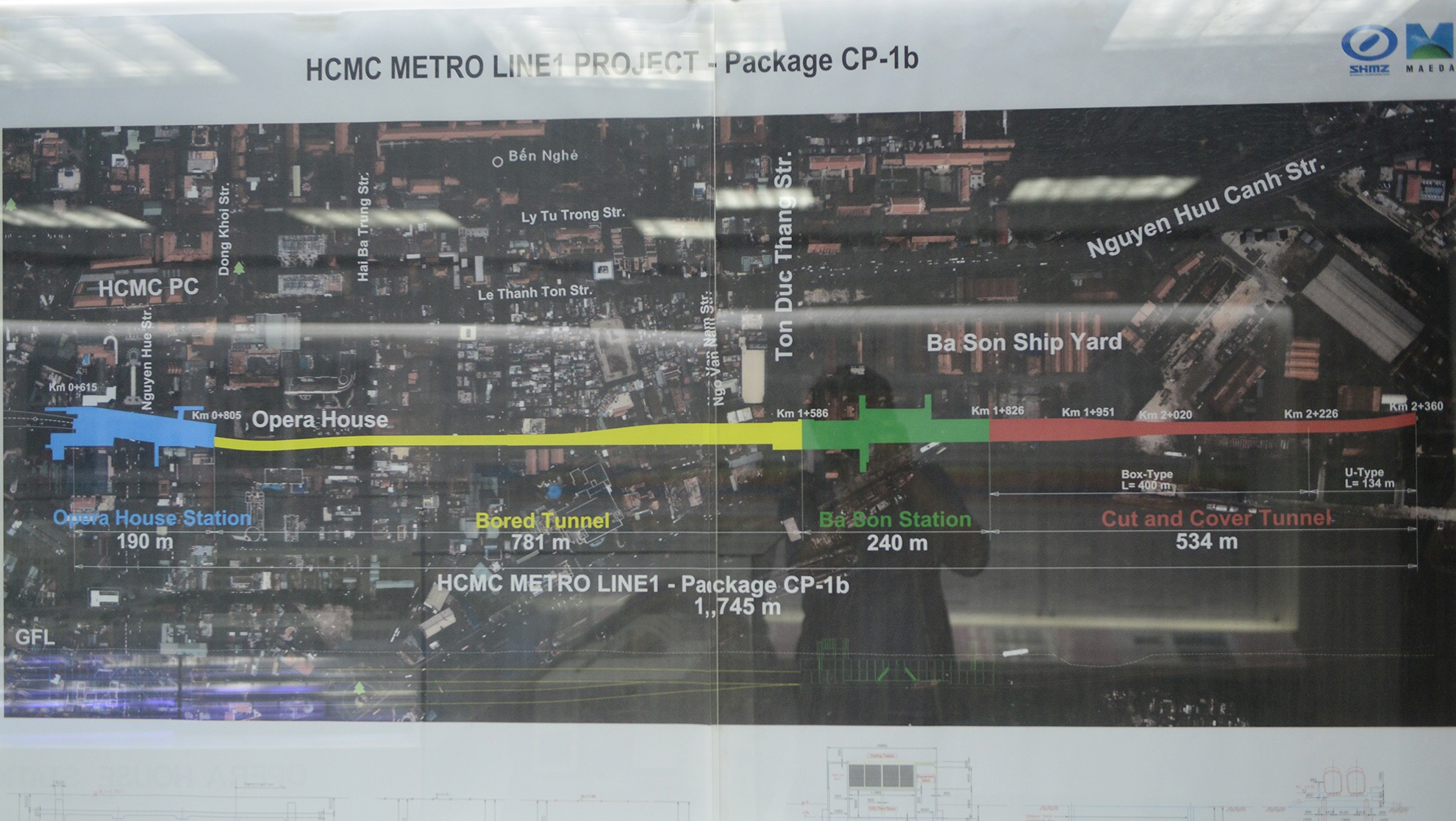

Sơ đồ đường hầm từ ga Ba Son đến ga Nhà hát TP.
robot khoan ham metro Sai Gon anh 18
Công trình thi công xây dựng đoạn ngầm từ Nhà hát TP.HCM đến ga Ba Son thuộc gói thầu số 1b do liên danh nhà thầu Shimizu - Meada (Nhật) thi công.
robot khoan ham metro Sai Gon anh 19

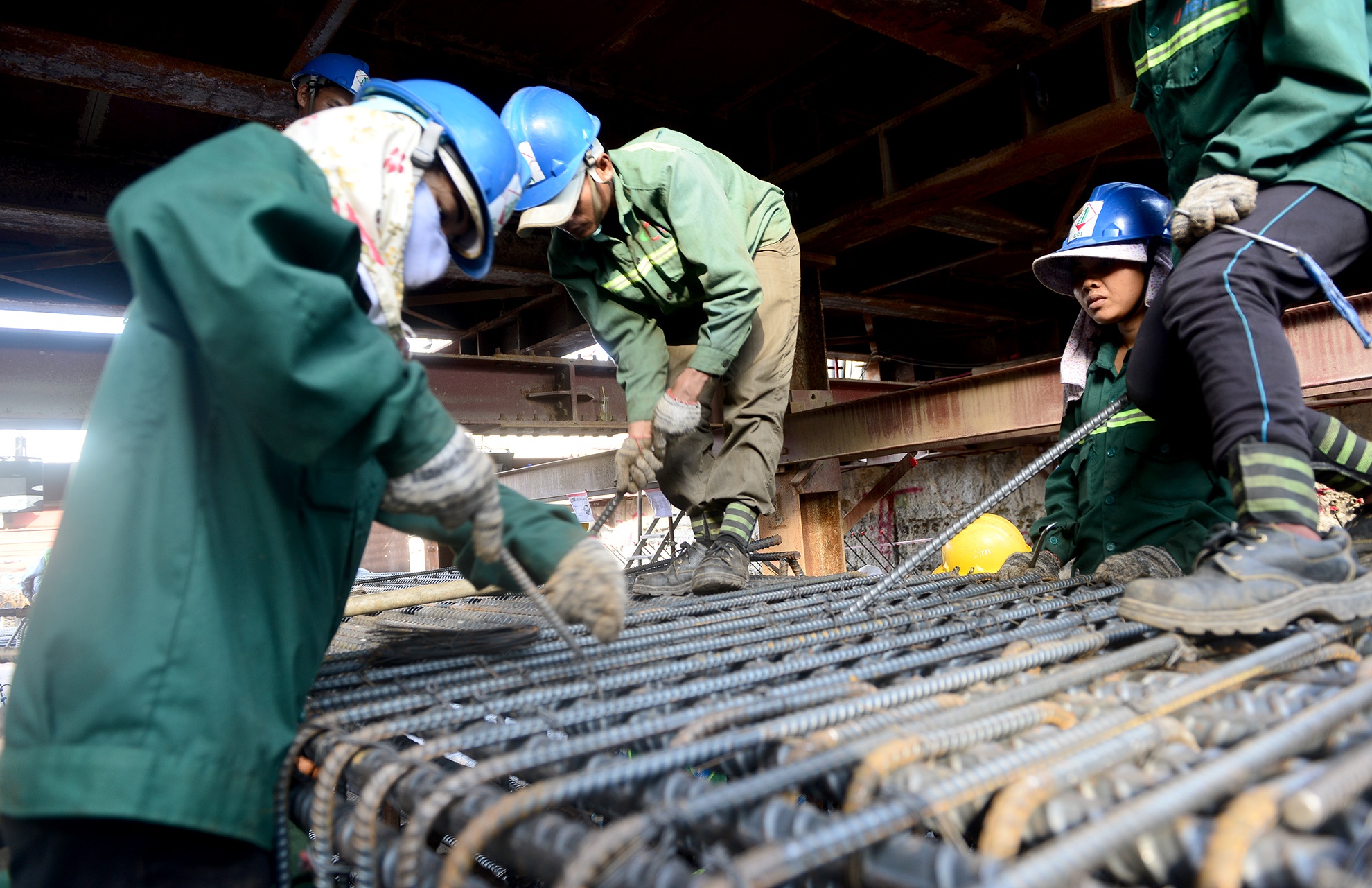

Gói thầu gồm 2 nhà ga ngầm và đoạn hầm metro dài 1.315 m (hầm khoan dài 781 m và hầm đào hở dài 534 m). Theo thiết kế, nhà ga Nhà hát thành phố có độ sâu 40 m, dài 190 m, gồm 4 tầng trong lòng đất. Trong ảnh các công nhân làm lồng thép để chuẩn bị đổ bê tông tầng hầm tại công trường ga Ba Son.
Dự án đường sắt đô thị Sài Gòn nhìn từ bầu trời Tuyến metro đầu tiên được xây dựng ở Sài Gòn với chiều dài gần 20 km, tổng vốn đầu tư ban đầu hơn 2,49 tỷ USD. Hình hài tuyến đường sắt đô thị đang hiện rõ từng ngày.

Dự án tuyến đường sắt đô thị metro Bến Thành - Suối Tiên (tuyến số 1 của TP.HCM, tổng vốn 2,49 tỷ USD) dài gần 20 km đi qua các quận 1, 2, 9, Bình Thạnh, Thủ Đức và thị xã Dĩ An (Bình Dương). Trong đó, công trình có khoảng 2,6 km đi ngầm (3 nhà ga) và hơn 17 km trên cao (11 nhà ga).

Công trình khởi công từ tháng 8/2012. Ban quản lý đường sắt đô thị TP.HCM cam kết sẽ xây dựng xong toàn bộ 5 gói thầu tuyến Metro số 1 Bến Thành - Suối Tiên đúng tiến độ, đưa vào vận hành, khai thác vào cuối năm 2020.
